Εξέλιξη και βελτίωση συγκολλήσεων | Από τη συγκόλληση στο ψηφιακό δίδυμο
Η εξέλιξη των μεταλλικών κατασκευών στο αυτοκίνητο δεν αφορά πλέον μόνο το αν ένα εξάρτημα μπορεί να κατασκευαστεί πιο γρήγορα ή πιο φθηνά. Αφορά το αν μπορεί να σχεδιαστεί, να ελεγχθεί ψηφιακά, να παραχθεί με λιγότερο υλικό και να αποδώσει με αξιοπιστία πριν ακόμη μπει στη γραμμή παραγωγής. Εκεί ακριβώς βρίσκεται η σύνδεση ανάμεσα στην παραδοσιακή λογική των συγκολλήσεων, της μηχανουργικής κατεργασίας και της σφυρηλάτησης με τις νεότερες τεχνολογίες προσθετικής κατασκευής.
Το επιστημονικό άρθρο στο οποίο βασίζεται το κείμενο παρουσιάζει μια προσέγγιση «ψηφιακού διδύμου» για την κατασκευή εξαρτημάτων αυτοκινήτου με προσθετική κατασκευή. Το παράδειγμα είναι ένα flange fork, δηλαδή ένα μεταλλικό εξάρτημα μετάδοσης κίνησης που πρέπει να αντέχει μηχανικές καταπονήσεις και ροπή. Παραδοσιακά, τέτοια εξαρτήματα κατασκευάζονται με σφυρηλάτηση, κατεργασία και άλλες κλασικές μεθόδους. Η νέα προσέγγιση ξεκινά πρώτα από το ψηφιακό μοντέλο.
Το ψηφιακό δίδυμο δεν είναι απλώς ένα τρισδιάστατο σχέδιο. Είναι ένας συνδυασμός σχεδιασμού CAD, τοπολογικής βελτιστοποίησης, ανάλυσης πεπερασμένων στοιχείων και προσομοίωσης της ίδιας της παραγωγής. Με απλά λόγια, το σύστημα δεν σχεδιάζει μόνο το εξάρτημα. Ελέγχει πού χρειάζεται υλικό, πού μπορεί να αφαιρεθεί βάρος, πώς θα μοιραστούν οι τάσεις και τι κινδύνους μπορεί να εμφανίσει η παραγωγή πριν γίνει η πραγματική κατασκευή.
Σχήμα 1. Μεθοδολογία ψηφιακού διδύμου: CAD, τοπολογική βελτιστοποίηση, FEA, Simufact και παραγωγή L-PBF. Πηγή: Bhat et al., Tech Science Press, CC BY 4.0.
Στο συγκεκριμένο παράδειγμα, ο στόχος ήταν να μειωθεί η μάζα του εξαρτήματος χωρίς να χαθεί η ικανότητά του να αντέχει ροπή 300 Nm. Αυτό είναι κρίσιμο για τον χώρο του αυτοκινήτου, γιατί κάθε μείωση βάρους βοηθά την απόδοση, την κατανάλωση και τη βιωσιμότητα, αλλά μόνο εφόσον δεν θυσιάζεται η αντοχή. Ένα ελαφρύτερο εξάρτημα που αστοχεί δεν είναι πρόοδος. Πρόοδος είναι το ελαφρύτερο εξάρτημα που εξακολουθεί να κάνει τη δουλειά του.

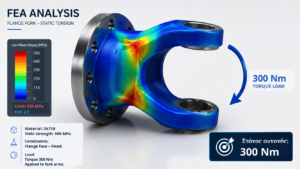

Η τοπολογική βελτιστοποίηση έδειξε πού μπορεί να αφαιρεθεί υλικό και πού πρέπει να παραμείνει. Στη συνέχεια, η ανάλυση FEA έλεγξε αν το νέο σχήμα αντέχει τις μηχανικές φορτίσεις. Το άρθρο αναφέρει ότι η βελτιστοποιημένη σχεδίαση πέτυχε περίπου 45,73% μείωση όγκου και 47,14% μείωση μάζας. Αυτά τα ποσοστά δείχνουν πόσο διαφορετική μπορεί να γίνει η φιλοσοφία σχεδιασμού όταν δεν περιοριζόμαστε μόνο στις παραδοσιακές μορφές παραγωγής.
Σχήμα 2. Βασικές όψεις του flange fork που χρησιμοποιήθηκε ως εξάρτημα μελέτης. Πηγή: Bhat et al., Tech Science Press, CC BY 4.0.
Η προσθετική κατασκευή που χρησιμοποιήθηκε ήταν laser powder-bed fusion, δηλαδή μια μέθοδος όπου μεταλλική σκόνη λιώνει επιλεκτικά με laser, στρώση προς στρώση. Το υλικό ήταν Inconel 718, ένα κράμα με υψηλή αντοχή, καλή συμπεριφορά σε θερμοκρασία και ανθεκτικότητα στη διάβρωση. Οι βέλτιστες παράμετροι παραγωγής που αναφέρονται ήταν laser power 180 W, scan speed 600 mm/s, hatch spacing 100 μm και layer thickness 30 μm.
Εδώ φαίνεται μια σημαντική αλλαγή νοοτροπίας. Στην κλασική παραγωγή, πολλές φορές η επιβεβαίωση έρχεται μετά την κατασκευή: φτιάχνεις, δοκιμάζεις, διορθώνεις. Με το ψηφιακό δίδυμο, ένα μεγάλο μέρος της διόρθωσης μεταφέρεται πριν από την παραγωγή. Η προσομοίωση Simufact Additive χρησιμοποιήθηκε για να προβλέψει ανοχές, μετατοπίσεις, θερμική συμπεριφορά, παραμένουσες τάσεις και παραμορφώσεις. Έτσι μειώνεται ο κίνδυνος να παραχθεί ένα εξάρτημα που θα χρειαστεί απόρριψη ή εκτεταμένη επανεπεξεργασία.
Τα αποτελέσματα δείχνουν ότι η βελτιστοποιημένη σχεδίαση είχε καλύτερη συμπεριφορά από την αρχική. Το ποσοστό εκτός ανοχής μειώθηκε σημαντικά και η θερμική σταθερότητα ήταν καλύτερη, κάτι που οδηγεί σε μικρότερες παραμορφώσεις και χαμηλότερες παραμένουσες τάσεις. Για ένα μεταλλικό εξάρτημα, αυτό έχει πρακτική σημασία: δεν μας ενδιαφέρει μόνο να βγει το σχήμα στο χαρτί, αλλά να βγει σωστά και στο πραγματικό κομμάτι.
Σχήμα 3. Προσομοίωση παραγωγής και σύγκριση αρχικής/βελτιστοποιημένης γεωμετρίας με Simufact Additive. Πηγή: Bhat et al., Tech Science Press, CC BY 4.0.
Μετά την παραγωγή, έγινε έλεγχος ακρίβειας και δοκιμή αντοχής. Το άρθρο αναφέρει ότι η διαστατική απόκλιση ανάμεσα στο CAD μοντέλο και το τυπωμένο εξάρτημα ήταν κάτω από 1%. Επιπλέον, το εξάρτημα άντεξε δοκιμή ροπής 300 Nm χωρίς εμφανείς ρωγμές, ζημιές ή παραμορφώσεις στα κρίσιμα σημεία. Αυτό είναι το σημείο όπου η προσομοίωση συναντά την πράξη.
Σχήμα 4. Το πραγματικό μεταλλικό εξάρτημα μετά την παραγωγή με laser powder-bed fusion. Πηγή: Bhat et al., Tech Science Press, CC BY 4.0.
Για τον τεχνικό κόσμο, το ενδιαφέρον δεν είναι μόνο ότι ένα εξάρτημα τυπώθηκε σε 3D. Το ενδιαφέρον είναι η μεθοδολογία: σχεδιάζω, βελτιστοποιώ, προσομοιώνω, παράγω, μετράω, επιβεβαιώνω. Αυτή η αλυσίδα μπορεί να αλλάξει τον τρόπο που σκεφτόμαστε κατασκευές, επισκευές, ειδικά ανταλλακτικά και μικρές σειρές παραγωγής.
Σχήμα 5. Πειραματική διάταξη ελέγχου ροπής για επιβεβαίωση της μηχανικής αντοχής. Πηγή: Bhat et al., Tech Science Press, CC BY 4.0.
Σε σχέση με τη συγκόλληση και τις μεταλλικές επισκευές, το μήνυμα είναι ότι οι νέες τεχνολογίες δεν καταργούν την ανάγκη για τεχνική κρίση. Αντίθετα, την ανεβάζουν επίπεδο. Ο τεχνικός του μέλλοντος δεν θα χρειάζεται μόνο να ξέρει πώς ενώνεται ένα μέταλλο, αλλά και πώς σχεδιάζεται η καταπόνηση, πώς ελέγχεται η παραμόρφωση και πώς μια ψηφιακή προσομοίωση μπορεί να αποτρέψει αστοχία.
Η εξέλιξη λοιπόν δεν είναι απλώς η αντικατάσταση μιας μεθόδου από μια άλλη. Είναι η μετάβαση από το «φτιάχνω και βλέπω» στο «προβλέπω, βελτιώνω και μετά φτιάχνω». Στον χώρο του αυτοκινήτου, όπου βάρος, αντοχή, κόστος και αξιοπιστία πρέπει να συνυπάρχουν, αυτή η αλλαγή μπορεί να γίνει καθοριστική.
Αυτό έχει ιδιαίτερο ενδιαφέρον και για τον χώρο της επισκευής. Σήμερα, όταν ένα μεταλλικό εξάρτημα έχει φθαρεί, ραγίσει ή παραμορφωθεί, η συζήτηση συνήθως περιστρέφεται γύρω από την αντικατάσταση, τη συγκόλληση, την ενίσχυση ή τη μηχανουργική κατεργασία. Στο μέλλον, η ίδια συζήτηση μπορεί να περιλαμβάνει και ψηφιακή ανακατασκευή: σάρωση του εξαρτήματος, δημιουργία μοντέλου, βελτιστοποίηση γεωμετρίας και παραγωγή νέου κομματιού με ελεγχόμενη διαδικασία.
Δεν σημαίνει ότι κάθε συνεργείο θα έχει αύριο μεταλλικό 3D εκτυπωτή. Αυτό δεν είναι ρεαλιστικό. Σημαίνει όμως ότι η αλυσίδα ανταλλακτικών και ειδικών κατασκευών μπορεί να αλλάξει. Ένα σπάνιο εξάρτημα, ένα εξάρτημα για παλαιότερο όχημα ή ένα εξάρτημα μικρής παραγωγής θα μπορούσε να σχεδιαστεί και να παραχθεί με πιο ευέλικτο τρόπο, εφόσον υπάρχουν σωστά δεδομένα, σωστό υλικό και σωστή πιστοποίηση.
Το κρίσιμο σημείο είναι η επαλήθευση. Η προσθετική κατασκευή δεν πρέπει να αντιμετωπίζεται σαν απλή εκτύπωση αντικειμένων. Όταν μιλάμε για εξάρτημα μετάδοσης, ανάρτησης, πέδησης ή στήριξης, χρειάζονται μηχανικοί έλεγχοι, έλεγχος διαστάσεων, έλεγχος υλικού και δοκιμή φόρτισης. Το άρθρο δείχνει ακριβώς αυτή τη λογική: η παραγωγή ολοκληρώνεται μόνο όταν το πραγματικό κομμάτι μετρηθεί και δοκιμαστεί.
Για τις συγκολλήσεις, η ίδια φιλοσοφία μπορεί να μεταφραστεί σε καλύτερη προετοιμασία και καλύτερο έλεγχο. Πριν γίνει μια κρίσιμη ένωση, μπορεί να μελετηθεί πώς θα περάσει η θερμότητα, πού θα συγκεντρωθούν τάσεις και πώς θα παραμορφωθεί το κομμάτι. Ακόμη και αν η τελική εργασία γίνει με κλασική μέθοδο, η ψηφιακή προσομοίωση μπορεί να βοηθήσει τον τεχνικό να πάρει καλύτερη απόφαση.
Με άλλα λόγια, η τεχνολογία δεν αφαιρεί αξία από την εμπειρία. Την οργανώνει. Ο έμπειρος τεχνικός ξέρει από αίσθηση πότε ένα μέταλλο τραβάει, πότε μια θερμοκρασία είναι επικίνδυνη και πότε μια ένωση χρειάζεται ενίσχυση. Το ψηφιακό δίδυμο προσπαθεί να μετατρέψει μέρος αυτής της εμπειρίας σε μετρήσιμα δεδομένα, ώστε η απόφαση να μην βασίζεται μόνο στο ένστικτο αλλά και σε προσομοίωση.
Η πρόκληση, φυσικά, είναι ότι όλα αυτά απαιτούν γνώση. Δεν αρκεί να έχεις λογισμικό ή μηχάνημα. Πρέπει να ξέρεις τι δεδομένα του δίνεις, τι περιορισμούς βάζεις, πώς ερμηνεύεις τα αποτελέσματα και πότε μια προσομοίωση χρειάζεται επιβεβαίωση στην πράξη. Γι’ αυτό η εξέλιξη των κατασκευών δεν είναι μόνο τεχνολογική. Είναι και εκπαιδευτική.
Υπάρχει και μια πρακτική πλευρά που αφορά το κόστος. Η πρώτη φάση, δηλαδή ο σχεδιασμός, η προσομοίωση και οι δοκιμές, μπορεί να φαίνεται πιο αργή ή πιο ακριβή. Όμως αν μειώσει αποτυχημένες κατασκευές, περιττό υλικό και χρόνο επανεπεξεργασίας, τότε συνολικά μπορεί να κάνει την παραγωγή πιο αποδοτική. Αυτό είναι ιδιαίτερα σημαντικό όταν μιλάμε για ακριβά κράματα, ειδικά εξαρτήματα ή παραγωγή μικρών ποσοτήτων.
Το τελικό συμπέρασμα είναι ότι η βελτίωση των μεταλλικών εξαρτημάτων δεν θα έρθει από μία μόνο μέθοδο. Θα έρθει από τον συνδυασμό: σωστός σχεδιασμός, σωστή επιλογή υλικού, προσομοίωση, ελεγχόμενη παραγωγή και πραγματική δοκιμή. Αυτό είναι το νέο επίπεδο στο οποίο οδηγείται η αυτοκινητοβιομηχανία και σταδιακά θα επηρεάσει και τον ευρύτερο τεχνικό χώρο.
Πηγή
A Digital Twin Approach for Agile Additive Manufacturing of Automotive Components
